특징

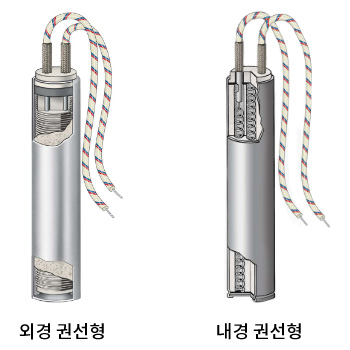

카트리지 히터는 금형에 구멍(주로 건드릴)을 뚫고 히터를 삽입하여 금형의 온도를 올리는 곳에 사용하는 히터입니다. 구조는 크게 2가지가 있으며, 외경 권선형(아래 그림의 왼쪽)과 내경 권선형(아래 그림의 오른쪽)이 있습니다.
※ TEMPCO 사(社)의 그림
내경권선의 경우 히터의 최대 표면부하밀도가 약 5w/㎠이며, 외경권선의 경우 히터의 최대 표면부하밀도가 약 60w/㎠(최근 watlow사의 경우)입니다. 그러나 외경권선일 경우 국내에서는 일반적으로 8w/㎠을 넣으며, 그 이상은 수명 감소를 감수하셔야 합니다.
저항편차
당사에서 공급하는 Tubular Heater의 저항 편차는 +10% ~ -5% 이내로 공급합니다.
참고 사이트
또한 YouTube에서 olmasrl과 Granlundmachinery를 검색해보세요.
