Tubular Heater(튜블라 히터)는 우리나라에서 일반적으로 Sheath Heater(시즈 히터)로 많이 부릅니다. 엄격하게 정의하면 열선을 보호하는 재질로 열선을 둘러싸면 모두 Sheath Heater(시즈 히터)입니다. (튜블라 히터, 카트리지 히터, 밴드 히터, 석영관 등) 그러나 한국에서는 관행적으로 시즈 히터라고 하면 튜블라 히터로 인식하는 경향이 있습니다.
구조

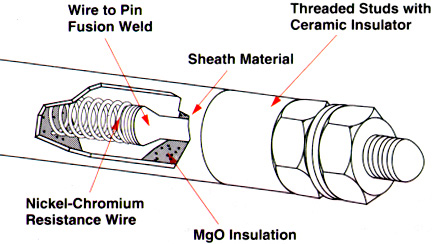

WATLOW사의 튜블라 히터 구조 설명

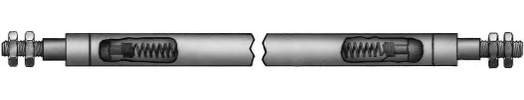

타사의 튜블라 히터 구조 설명

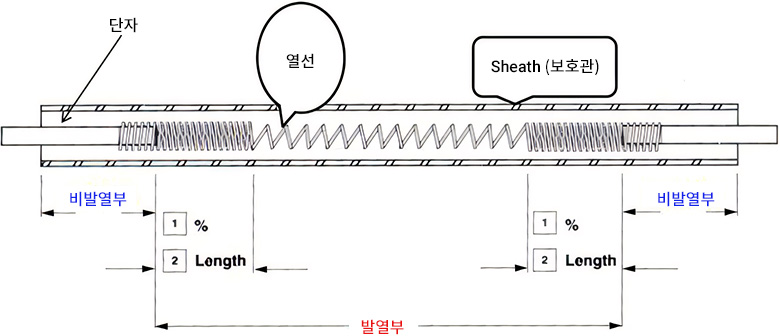

발열부 + 비발열부 = 전체길이
(전)열선과 보호관(Sheath), 열선을 고정시키는 마그네시아(MgO), 그외 단자와 절연애자 등으로 이루어져 있습니다. (아래 상세기술 참조)
열선
KS규격(JIS규격)으로는 니켈 크롬 1종, 니켈 크롬 2종, 철 크롬 1종, 철 크롬 2종 등으로 분류합니다. 그러나 정확히는 (발)열선을 공급하는 회사에 따라서 강종이 다르며, 성분과 저항 그리고 수명이 차이가 나는 것으로 알고 있습니다.
보호관(Sheath) 혹은 Tube
Tube는 국내에서는 일반적으로 스텐(SUS, STP)304 용접 Tube를 사용하며, Seamless Tube도 사용 가능합니다.
Tube의 재질은 철, 동, SUS304, SUS316L, Incoloy 등을 사용하며, 가열되는 물질에 따라 달라질 수 있습니다. WATLOW나 TEMPCO 사에서 제공하는 부식성 표를 참조하십시오.
보호관의 재질에 따른 Heater 최대 표면온도 추천값
Tube의 재질
허용 최대 Heater 표면온도 (℃)
Copper (동)
180
Steel (철)
400
Monel® (모넬)
480
Stainless Steel (스테인리스)
650
Incoloy® (인코로이)
870
Inconel® (인코넬)
870
마그네시아 (MgO)
마그네시아는 수중용과 건열용으로 구분합니다.
저항편차
당사에서 공급하는 Tubular Heater의 저항 편차는 +10% ~ -5% 이내로 공급합니다.
한국전열
